Situace jisteni kabelu za rozvodnym blokem je mi jasna. Zajima me opacna situace. Kdyz od baterky povede nekolik kabelu paralelne, ktere budou spojene az u zesilovace rozvodnym blokem a kazdy bude mit svoji pojistku u baterky. Z rozvodneho bloku jiz povede pouze jeden kabel (stejny prurez) do zesilovace (jen nekolik cm) Musi byt na nem pojistka? Je to osetreno v pravidlech?
Oprava: Ty paralelni kabely budou jisteny na obou koncich.
Koukam taky, ze pro urceni velikosti pojistky se bere i zaporna vetev. Jak to bude ale v pripade paralelnich kabelu? Napriklad kdyz povedu 3x plus a jednou minus (vse stejny prurez) ?
23.08.2007, 08:46 |
Zdenek (A)
Ano, musis ty paralelni jistit na obou koncich.
V pravidlech neni napsano uuuuplne vsechno. To asi dost dobre nejde. V pripade, ze se tam neco nenajde, pouzije se "logika". Kabel za blokem nevi nic o tom, kolik zil vede od baterky do bloku. Pro ten kabel je dulezite, aby do nej prestala teci stava, kdyz se zkratuje. To znamena, ze nekde na ceste od baterky k nemu musi byt odpovidajici pojistka. Pokud na tech privodnich zilach mas pojistky, ktere odpovidaji tloustce zil, tak by ten vystuoni kabel, musel mit prurez, ktery se rovna souctu vsech zil. Pak bys ho nemusel jistit. Ale v tvem pripade je to evidetne zmena prurezu, takze jisteni ANO.
Ten zemnici kabel me docela fascinuje. Kapitola 4.2.1 odstavec 8:
"Zemnící kabely jsou také brány v potaz! Jestliže je zemnící kabel slabší než kladný kabel, zemnící kabel určuje velikost pojistky! (Příklad: Kladný kabel má 50mm² a zemnící kabel má 20mm² => velikost pojistky musí odpovídat zemnícímu kabelu o průřezu 20mm².)"
Musim priznat, ze to nechapu. Zemnici kabel prece nejde zkratovat. Jedine ze by se nekde "potkal" s plusem(?). No, popravde nevim proc to tak je. To by meli vysvetlit head judges - to ja letos nejsem. Jinak tedy k odpovedi na tvoji otazku: Kdyz se budes ridit tim pravidlem, tak musis jistit pojistkou podle toho zemniciho kabelu. V tvem pripade bys mel byt vysmatej, pokud na ten plusovy distribucni blok das pojistku pro ten kratsi samostatny kabel. Bude-li zemnici stejny, tak neni treba nic dale resit.
To s tim minusem je preci jasny, kdyz zkratujes + a - kabel. A myslim ze k tomu zas neni tak daleko.
23.08.2007, 08:58 |
RadekFM | Upraveno: 2007-08-23 08:59:34
Takze to shrnu, kdyz budu potrebovat 600A, tak musim tahnout 3x 50qm kabel + i - s pojistkama 200A a za rozvodnym blokem si neco vycucam z prstu, protoze takovej prurez kabelu, ani pojistku nesezenu a v tabulce emma uz jsem taky mimo rozsah.
23.08.2007, 09:05 |
Zdenek (A)
... dej na ten blok pojistku odpovidajici vystupnimu kabelu.... 200A?
potrebuju 600A, takze 200A pojistka shori hned
23.08.2007, 09:34 |
Zdenek (A)
No to je prekerka! Tak to me ted nenapada, jak to resit :-(
Asi bych pouzil logiku v tom smyslu, ze v tomto pripade z technickych duvodu neexistuje reseni podle pravidel, takze bych toleroval ten kratkej kabel z bloku do zesiku. Ale na zemnicim kabelu bych to tedy resil podobne. Tedy kratkej kabilek do rozvodneho bloku a z bloku stejny pocet kabelu jako tech plusovych dotahnout k zemnicimu bodu (aku nebo kastle). Ale zaroven bych asi vyzadoval nejake podpurne reseni na minimalizaci moznosti zkratu na tom kratsim kabelu.... zesilena izolace nebo nejaky izolacni kryt pro pripad, ze by kabel vypadnul ze svorky zesilovace ..... nebo neco takoveho. Asi mi rozumis...
To je ale jen muj nazor, ktery me ted napadnul. Bud najit jine reseni (asi tezko, ze?) nebo to konzultovat s head judges a ti pripadne i s EMMA Headquarters. Jde o to, vyjasnit to pro soutez, abys nebyl penalizovan za neco, co nejde resit, nebo aby si ostatni nestezovali, ze tobe neco tolerujeme. Je potreba vygenerovat jasne stanovisko. Pokud mas o to fakt zajem, tak bychom to tak nejak mohli udelat.
23.08.2007, 09:35 |
Cenda pokud maji jit vsechny do jednoho zesilovace (proc jinak by jsi z nich delal jen jeden vyvod na bloku), proc si nenechat vyrobit redukci kabelu k terminalu, ale s pripojenim na tri kusy?
23.08.2007, 09:37 |
Zdenek (A)
Jasne. Cendovo reseni by mohlo byt pouzitelne. Asi se tezko neco takoveho bude vyrabet, ale myslim, ze zrovna Raddek patri mezi sikovne lidi, kteri si dokazi vyrobu neceho takoveho zajistit. Pak je uz jen problem s mistem, zda je to proveditelne dostatecne blizko zesilovace.
To me napadlo, ale nemusi se to dat normalne koupit? Muzu si takovou vec vyrobit sam?
23.08.2007, 09:47 |
Cenda ja mam vlastni blok primo na baterce, v pohode. A vyrobit to je prkotina, jen to chce frezku.
Stejne je to kokotina, pokud bych dal rozvodnej blok tesne k zesiku, tak mezi tim bude 2-3cm kabelu. To si myslim by mohlo byt korektni i bez pojistky. V podstate to bude stejny reseni, jako ty redukce.
23.08.2007, 10:26 |
Zdenek (A)
Muzes si vyrobit i treba vlastni radio kdyz na to prijde. Jde jen o kategorii, kam potom spadnes. Ale treba v ESPL by to nemelo vadit. A distribucni blok nebo redukce? Vyrob si to jak chces, neni v tom zadnej problem. Kratkej kablik je prakticky to same co "cudlik" couhajici z ty redukce. Ale do detailu to zase tak uplne stejne neni... A jak rikam: ty jses sikula, vyroba bude pro tebe legrace ;-)

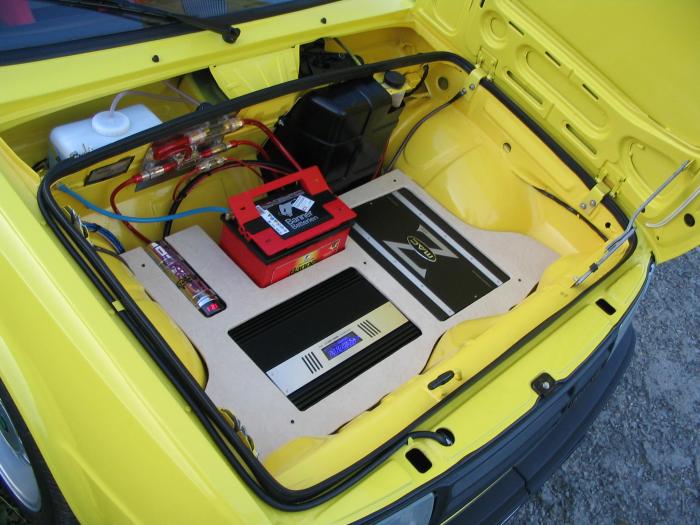

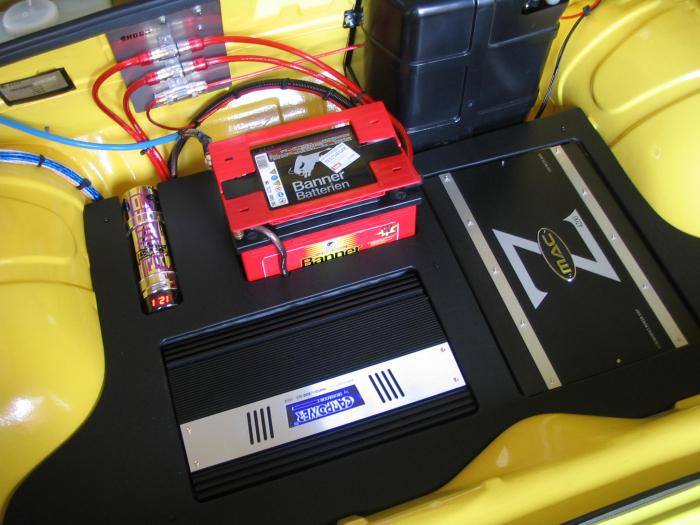

I krátký kabel vadil při změně průřezu, takže jsem to letos překopal. Sice z principu se nemohlo nic stát, ale ty 2cm nebyli jištěné a měnil se průřez.
Teď je to i lepší z hlediska menších potenciálních přechodových odporů
